Technologie pro balení tekutin
Linka pro plnění, etiketování a balení PET lahví
Typ: LRP8
Technické parametry
| Celková délka linky | 4 800 mm |
| Celková šířka | 1 800 mm |
| Celková výška | 2 250 mm |
| Celková hmotnost | 1 095 kg |
| Napětí | 3x 230 / 400V |
| Celkový příkon linky | 14 kW |
Popis použití :
Plnící linka je určena pro automatické plnění PET lahví pitnou vodou o objemu 0,5 , 1,0 , 1,5 , 2,0 litru.Technologie slouží k automatickému balení vody příp. jiných tekutin do PET lahví, jejich označování, balení do skupin ( lahve jsou staženy teplem smršťovací fólií) a fixování streč fólií na paletě. Výkon stroje je 750 lahví PET o obsahu 1.5 l za hodinu. Linka je sestavená z plnícího stroje LRP-8, dopravníkového pásu, etiketovacího stroje LE-8, skupinového balícího stroje FS8/200 a zatahovacího stroje Z1. Linka je rozšířena o možnost plnění také sycených nápojů, popř. dávkování sirupu.
Lineárně rotační plnička PET lahví
Typ: LRP8
Technické parametry
| Celková délka | 1 900 mm |
| Celková šířka | 1 800 mm |
| Celková výška | 2 250 mm |
| Celková hmotnost | 380 kg |
| Hodinový výkon | 750 lahví |
| Napětí | 3x 230 / 400V |
| Frekvence | 50 Hz |
| Příkon | 4 kW |
Popis použití :
|
Jednotlivé sekce :
|
|
|
|
|
|
|
|
foto
Dopravníkový pás
|
Etiketování
Linku je možné vybavit různými druhy etiketování - samolepící etiketa, celoobvodová etiketa s teplým lepidlem, aplikace etiket metodou shrink - sleeve.

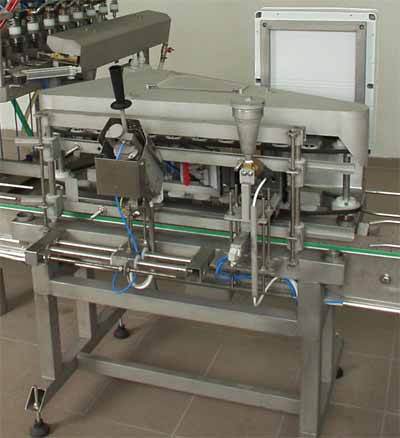

Etiketovací stroj LE8
Typ: LE8
Technické parametry
| Celková délka | 1 100 mm |
| Celková šířka | 1 100 mm |
| Celková výška | 1 250 mm |
| Celková hmotnost | 120 kg |
| Napětí | 3x230/400 V |
| Frekvence | 50 Hz |
| Příkon | 2 kW |
| Provozní zatížení | 0,25 kN |
Popis použití :
Jedná se o automatický etiketovací stroj pro aplikaci celoobvodových etiket s tepelným lepidlem. Otáčením lahve pomocí řemenu se na láhev nanese
lepidlo, lahev vytáhne ze zásobníku předpřipravenou etiketu. Otáčením lahve se etiketa omotá kolem lahve a zafixuje kartáči. Na konci etiketovačky
probíhá automatické razítkování datumu výroby a spotřeby. Na přání je možné linku vybavit injetem.
Jednotlivé sekce :
|
|
|
|
|
foto
Skupinový balící stroj PET lahví
Typ: FS 8/200
Technické parametry
| Celková délka | 2 200 mm |
| Celková šířka | 1 200 mm |
| Celková výška | 2 100 mm |
| Celková hmotnost | 320 kg |
| Hodinový výkon | 200 balíků |
| Napětí | 3x 230 / 400V |
| Frekvence | 50 Hz |
| Příkon | 7 kW |
Popis použití :
Skupinový balící stroj FS 8/200 balí automaticky navolený počet lahví do teplem smrštitelné fólie
o síle 50-60 µm. Po nahřátí v horkovzdušné peci dochází ke smrštění fólie a ke vzniku kompaktního balíku.
Jednotlivé sekce :
|
|
|
|
Ovládací panel k balícímu stroji:
foto
Zatahovací stroj
Typ: Z1
Technické parametry
| Celková délka | 1 900 mm |
| Celková šířka | 1 400 mm |
| Celková výška | 1 800 mm |
| Celková hmotnost | 160 kg |
| Napětí | 3x 230 / 400V |
| Frekvence | 50 Hz |
| Příkon | 1 kW |
Popis použití :
Zatahovací stroj Z1 slouží k fixaci pomocí streč fólie balíků na paletě, aby ji bylo možno odebrat vysokozdvižným vozíkem.
Stroj pracuje automaticky s možností nastavení výšky dojezdu fólie.
Jednotlivé sekce :
|
|
Ovládací panel k zatahovacímu stroji:
foto
Stroje jsou vyráběny na zakázku. Ceny jsou tvořeny individuálně.
